• Rozstaw kłów: 400 mm
• Posuw poprzeczny 85 mm
• Wysokość ponad sanie poprzeczne 58 mm

Cechy:

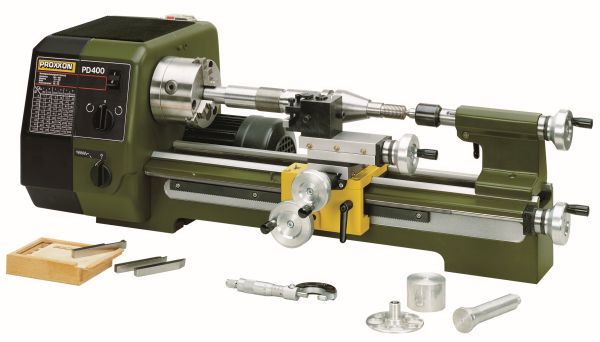

• Łoże obrabiarki: wysokiej jakości żebrowane żeliwne łoże o szerokim rozstawie i z pryzmatycznymi saniami. Praca bez wibracji nawet przy wysokich obciążeniach. Z kołnierzem i gwintowanymi otworami w tylnej części do zamocowania głowicy frezarsko-tokarskiej PF 400. Osłonięte wrzeciono prowadzące.
• Wrzeciennik: wykonany z odlewu aluminiowego. Nadwymiarowe wrzeciono główne z dwoma ustawianymi łożyskami stożkowymi. Otwór MK 3 po stronie uchwytu. Średnica otworu wrzeciona: 20,5 mm. Bicie bez uchwytu: 1/100 mm. Obrotowy przełącznik umożliwiający włączenie automatycznego posuwu (opcjonalnie 0,07 lub 0,14 mm na obrót). Wrzeciono prowadzące i śruba pociągowa z gwintem trapezowym (12 × 1,5 mm).
• Konik: wykonany z odlewu aluminiowego. Tuleja Ø 24 mm z możliwością wysunięcia do 40 mm. Z podziałką milimetrową. Kieł obrotowy MK 2 i uchwytem wiertarskim 10 mm (B 12 — otwór/MK 2).
• Wspornik: sanie łoża z odlewu cynkowego. Sanie poprzeczne (regulacja 85 mm) i sanie górne (zakres regulacji 52 mm) wykonane ze stali. Sanie górne z możliwością obrócenia w celu toczenia stożków (o kącie do 45°). Możliwość zamocowania szerokiej gamy imaków narzędziowych oraz zastosowania uchwytów z dwiema wkładkami w celu szybkiej zmiany narzędzia i prostego ustawienia wysokości. Do noży tokarskich 10 × 10 mm.
• Napęd: mocny dwubiegowy silnik pojemnościowy z dodatkową trzystopniową przekładnią pasową. Prędkości wrzeciona — stopień 1: 80 – 330 i 1 400 obr/min; stopień 2: 160 – 660 i 2 800 obr/min.
• Uchwyt tokarski: Wysokiej jakości trójszczękowy uchwyt tokarski według normy DIN 6386 klasa 1 (tolerancja współosiowości: 0,04 mm). Zakres wielkości obrabianego przedmiotu od 3 do 100 mm dzięki możliwości odwrotnego montażu uchwytu. W zestawie z osłoną uchwytu tokarskiego z wyłącznikiem bezpieczeństwa.
• Pokrętła: wykonane z aluminium, podziałka z regulacją do pozycji 0. Do sań poprzecznych i górnych: 1 działka = 0,025 mm. 1 obrót = 1mm. Do konika i wrzeciona prowadzącego: 1 działka = 0,05 mm. 1 obrót = 1,5 mm.
• Możliwość szybkiego ustawienia: za pomocą dużego pokrętła połączonego z łożem za pośrednictwem zębatki.
• Narzędzie do gwintowania: do wycinania prawych i lewych gwintów. Z kołami zębatymi zmianowymi dla 19 metrycznych skoków: 0,2 – 0,25 – 0,3 – 0,35 – 0,4 – 0,45 – 0,5 – 0,6 – 0,7 – 0,75 – 0,8 – 0,9 – 1 – 1,25 – 1,5 – 1,75 – 2 – 2,5 – 3 mm. Możliwe również wykonanie gwintów calowych od 10 do 48 TPI.

Wskazówka:

• Tokarka PD 400 dostępna jest także w wersji CNC (ze sterowaniem numerycznym).
