Opis produktu

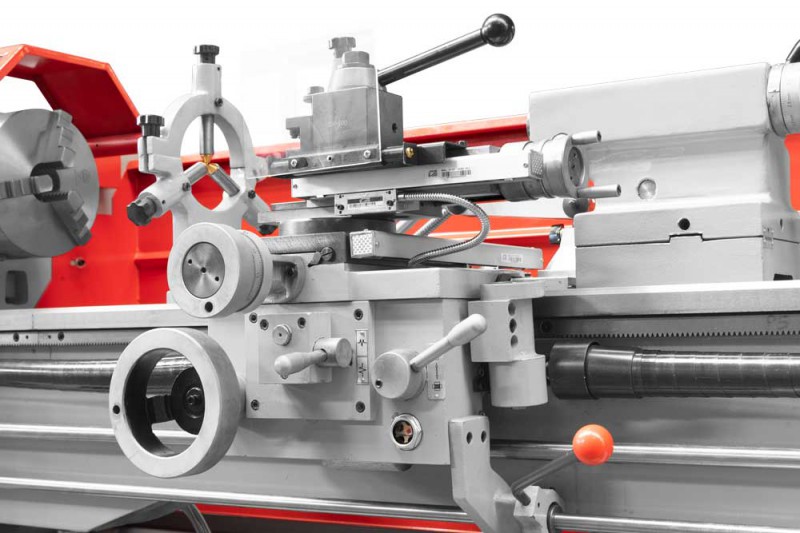

Uniwersalna, wyjątkowo stabilna tokarka z dźwignią zmiany biegów idealnie przystosowana do zastosowanie przy budowie narzędzi, w zakładach szkolenia zawodowego seryjnie wyposażona w duży przelot wrzeciona o śr. Ø 51mm u umożliwia obrabianie wałów o dużej średnicy. Elektromagnetyczne hamulce – dla maksymalnego bezpieczeństwa i zminimalizowania czasu pobocznego dzięki natychmiastowemu zatrzymaniu się trzpienia. Indukcyjnie hartowane i precyzyjnie szlifowane pryzmatyczne prowadnice łoża. Cicha praca dzięki precyzyjnie obrobionym komponentom przekładni oraz odpornemu na wibracje łożu maszyny z odlewu żeliwnego. Przekładnia oraz trzpień główny hartowane oraz precyzyjnie szlifowane, zanurzone w oleju dynamicznie wyważony trzpień główny, wysoka dokładność obrotów końcówki trzpienia (< 0,009mm). Bezstopniowa regulacja liczby obrotów dzięki konwertorowi częstotliwości, komfortowe odczytywanie ich na cyfrowym wskaźniku liczby obrotów. Uchwyt trzpienia Camlock D1-5 zgodny z DIN 55029 konik można przesuwać do toczenia stożków o +/- 5mm. Prowadnice regulowane dzięki listwom klinowym doświadczony użytkownik może wybierać między 32 gwintami metrycznymi (0.45-10mm) i 20 gwintami calowymi (2.25-40 Gg/1“). Urządzenie posiada wyświetlacz położenia osi.
Zakres dostawy:
- Szybkozmienny uchwyt stalowy z 3 końcówkami,
- Tarcza 4-szczękowa Ø 200mm ze szczękami zwrotnymi,
- Osłona uchwytu,
- Tarcza mocująca Ø 250mm,
- 2x stałe kły centrujące MK4,
- Tulejka redukcyjna MK 6/4,

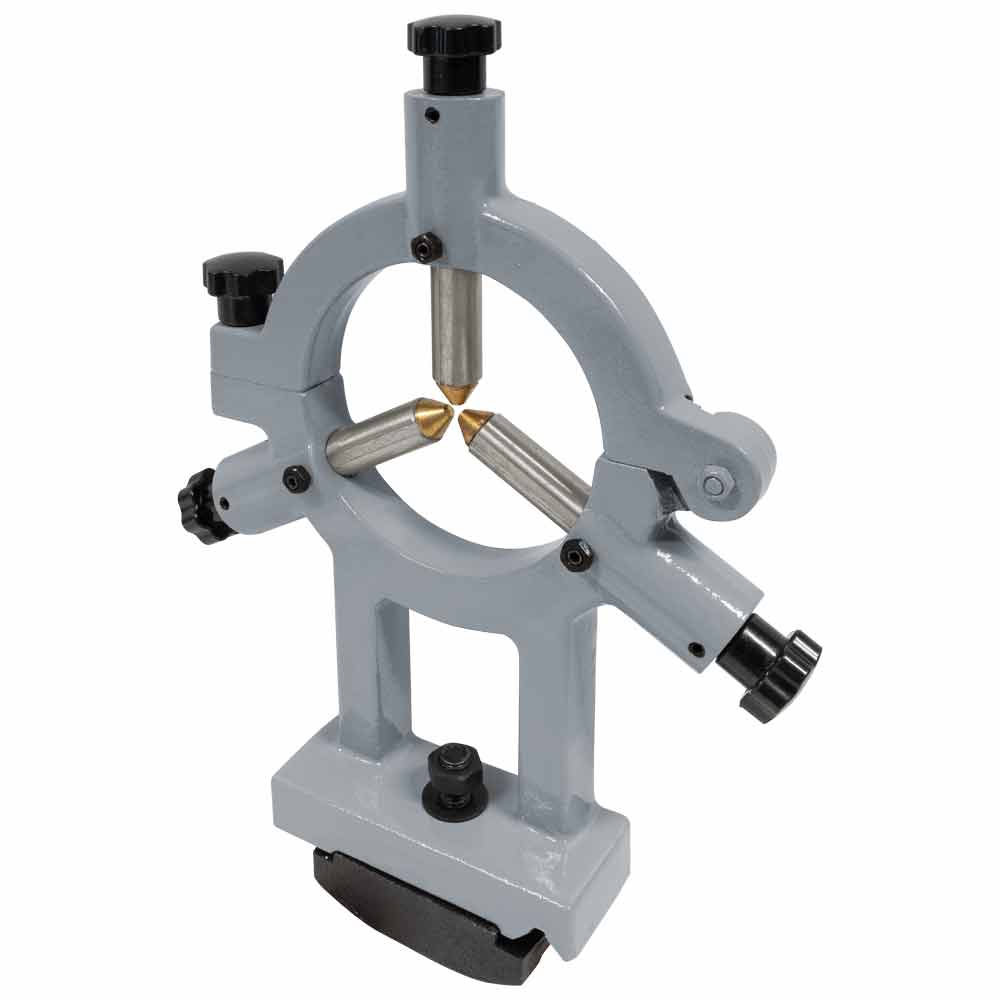

- Stała podtrzymka,
- Ruchoma podtrzymka,
- Lampka halogenowa,
- Tylna ściana na wióry,
- Układ płynu chłodzenia,
- Podstawa z hamulcami,
- 1 zestaw kół zmianowych,
- Narzędzia obsługi.
ED 1000GDIG
SKU: 10221

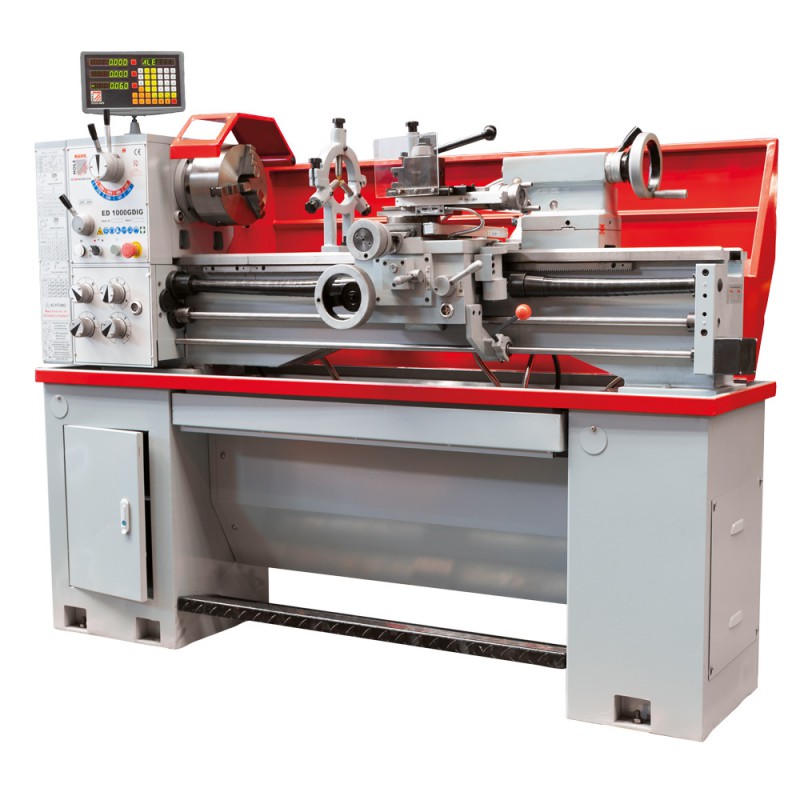

Tokarka do metalu ED 1000GDIG
39 999,60 zł 32 520,00 zł
Skontaktuj się z naszymi handlowcami
Marcin Bączyk
handel@kma-maszyny.pl
+48 785 591 297
Rafał Chodkiewicz
sprzedaz@kma-maszyny.pl
+48 608 417 517
Parametry
Czas realizacji: 48h
Gwarancja: 1 rok
DTR
Rozstaw kłów | 1000 |
Wysokość kłów | 166 |
Max. średnica toczenia nad łożem maszyny | 330 |
Max. średnica toczenia nad saniami narzędziowymi | 198 |
Max. średnica toczenia w mostku | 450 |
Szerokość łoża maszyny | 187 |
Wysokość łoża maszyny | 305 |
Prześwit wrzeciona | 52 |
Końcówka trzpienia D1-5 | DIN 55029 |
Uchwyt trzpienia | MK6 |
Liczba obrotów trzpienia(bezstopniowo) | 70-1900 |
Droga posuwu sań wzdłużnych | 960 |
Droga posuwu sań poprzecznych | 160 |
Droga posuwu sań narzędziowych | 68 |
Posuw poprzeczny (16) | 0,022 - 0,298 mm/obr. |
Posuw wzdłużny (16) | 0,078 - 1,044 mm/obr. |
Uchwyt kła | MK4 |
Droga kła | 100 |
Max mocowanie narzędzia | 20x20 |
Zakres wzrostu gwintu metrycznego (32) | 0.45 - 10.0 |
Zakres wzrostu gwintu calowego (20) | 2.25 - 40 TPI |
Moc silnika S1 (100%) / S6 | 1.5kW / 2.1kW |
Napięcie | 400V |
Wymiary maszyny DxSxW | 1940x760x1520 |
Waga podczas transportu | 680 |
