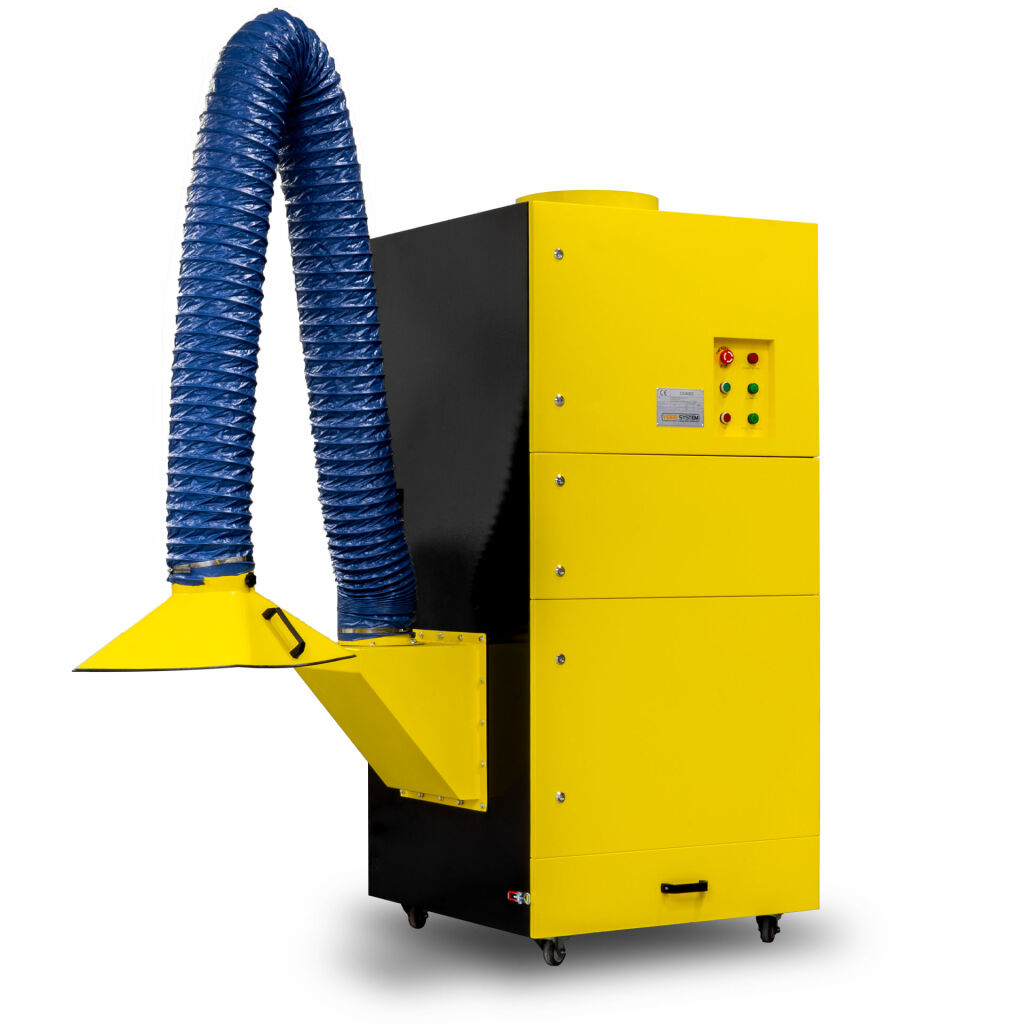

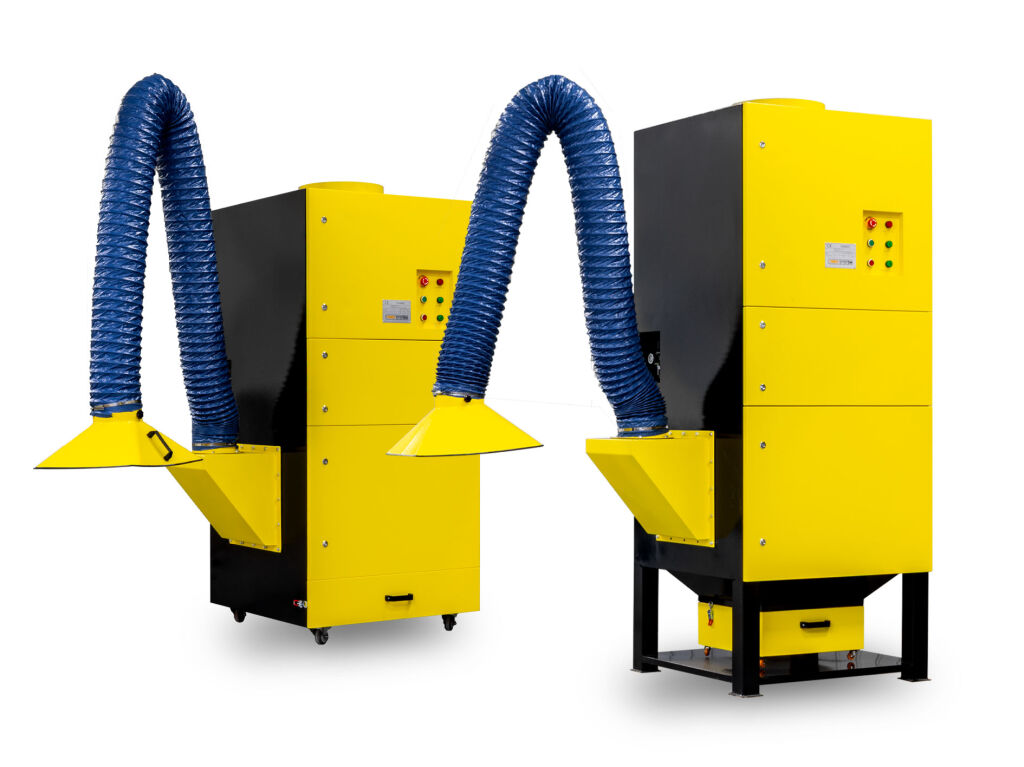

Odciąg / odpylacz spawalniczy Viber-System OS4001 – mobilna jednostka filtrowentylacyjna z automatycznym otrzepywaniem

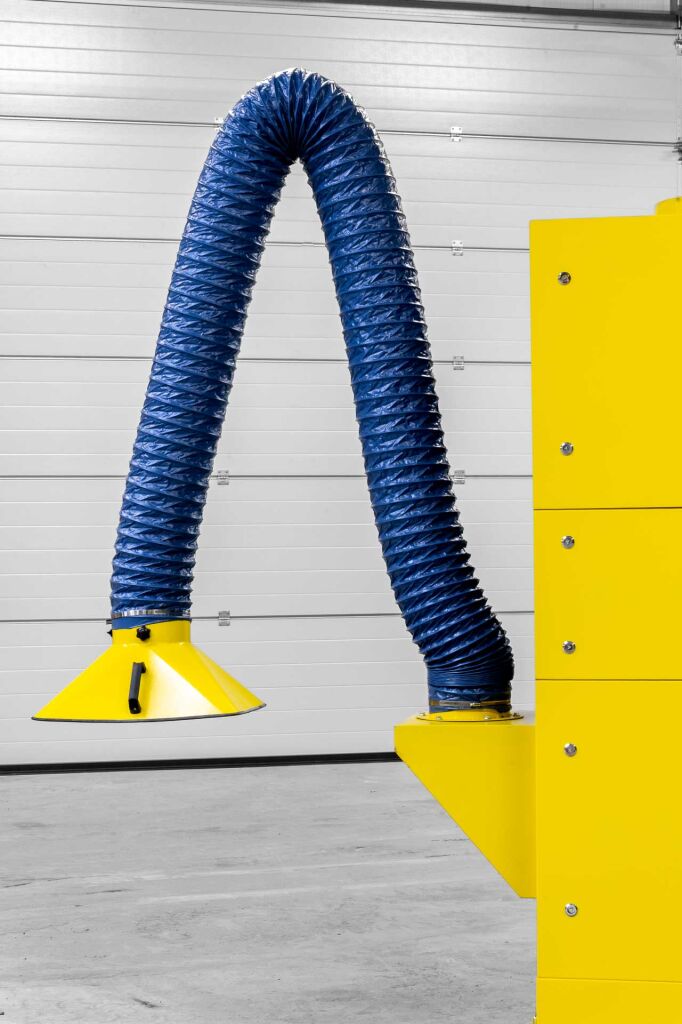

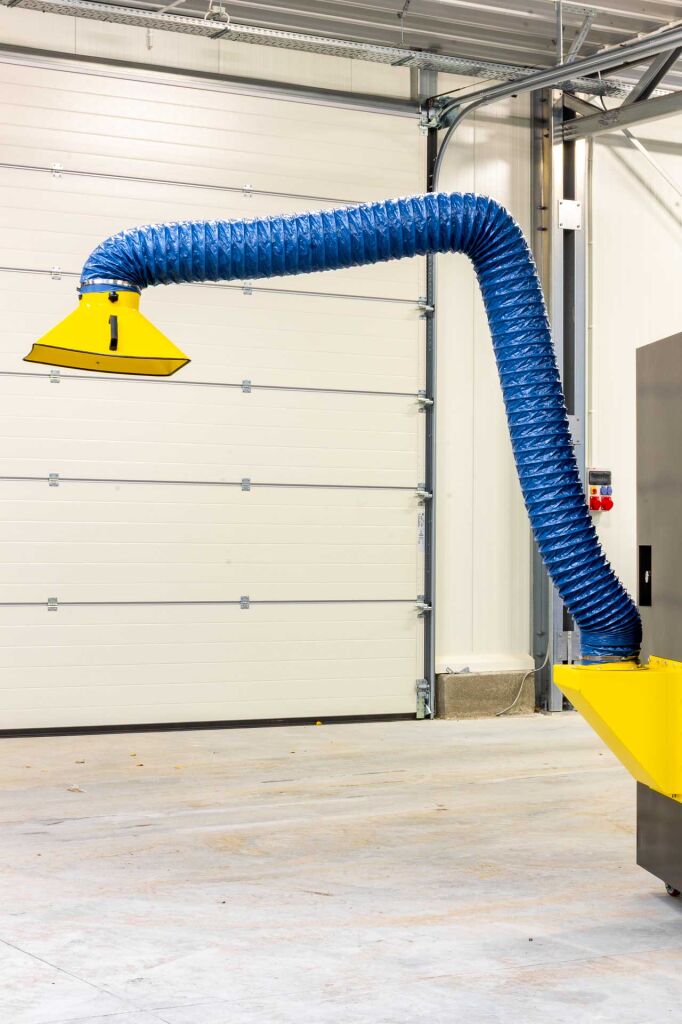

Viber-System OS4001 to przemysłowy, mobilny odciąg spawalniczy (odpylacz kartridżowy) przeznaczony do usuwania dymów spawalniczych, pyłów metalicznych i drobnych aerozoli bezpośrednio przy stanowisku pracy. Zanieczyszczone powietrze zasysane jest przez rurę lub ramię odciągowe, trafia do komory osadzania, gdzie większe cząstki są wstępnie oddzielane, a następnie przechodzi przez 4 kasetowe filtry patronowe o skuteczności 99%. Oczyszczone powietrze wraca do hali, co ogranicza straty ciepła i poprawia komfort pracy. Urządzenie ma automatyczne czyszczenie impulsowe (pneumatyczne), więc zachowuje stałą wydajność nawet przy dłuższej eksploatacji.
Cechy:
- Wydajność odciągu 3000–4000 m³/h – do spawania, szlifowania, cięcia termicznego.
- Silnik 4,0 kW, zasilanie trójfazowe 380 V – stabilna praca w warunkach przemysłowych.

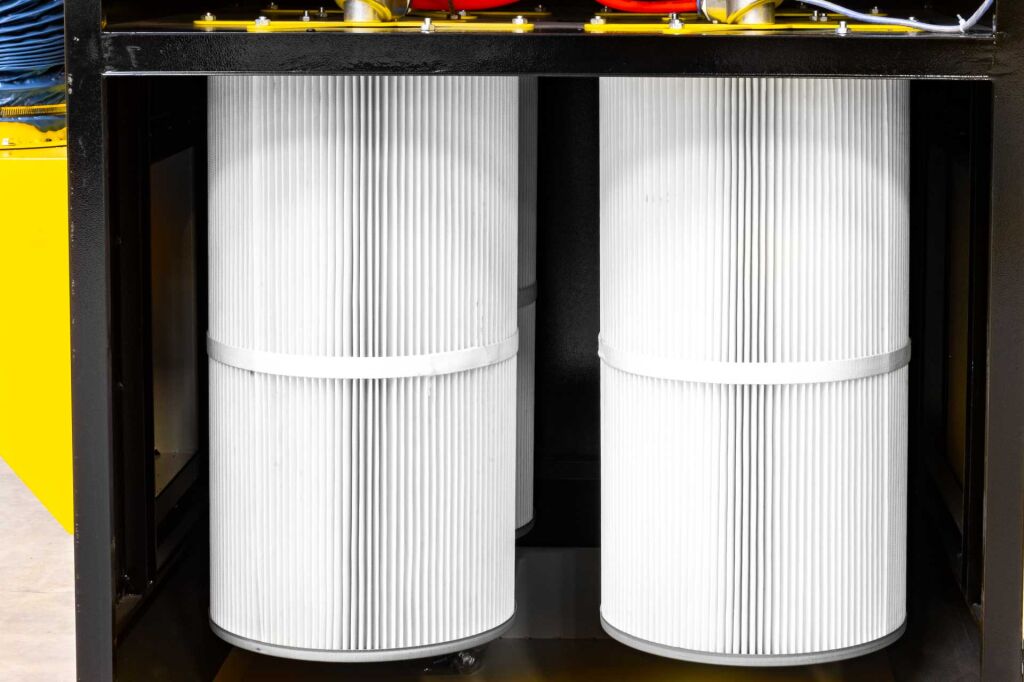

- 4 patronowe wkłady filtracyjne Ø325 × 600 mm (poliester) – duża powierzchnia filtracyjna, skuteczność 99%.
- Pneumatyczne czyszczenie filtrów (impulse cleaning) – dłuższa żywotność filtrów, mniej przerw serwisowych.
- Lejkowaty zbiornik na pył 50 l – łatwe opróżnianie, porządek na stanowisku.
- Kompaktowa, mobilna konstrukcja 900 × 900 × 2300 mm – łatwe przestawianie między stanowiskami.
- Niski poziom hałasu ≤ 78 dB(A) – możliwa praca w halach o wyższych wymaganiach akustycznych.
- Filtracja przy ciśnieniu ujemnym – bezpieczne zasysanie zanieczyszczeń bez wydmuchiwania pyłu.
Budowa i działanie

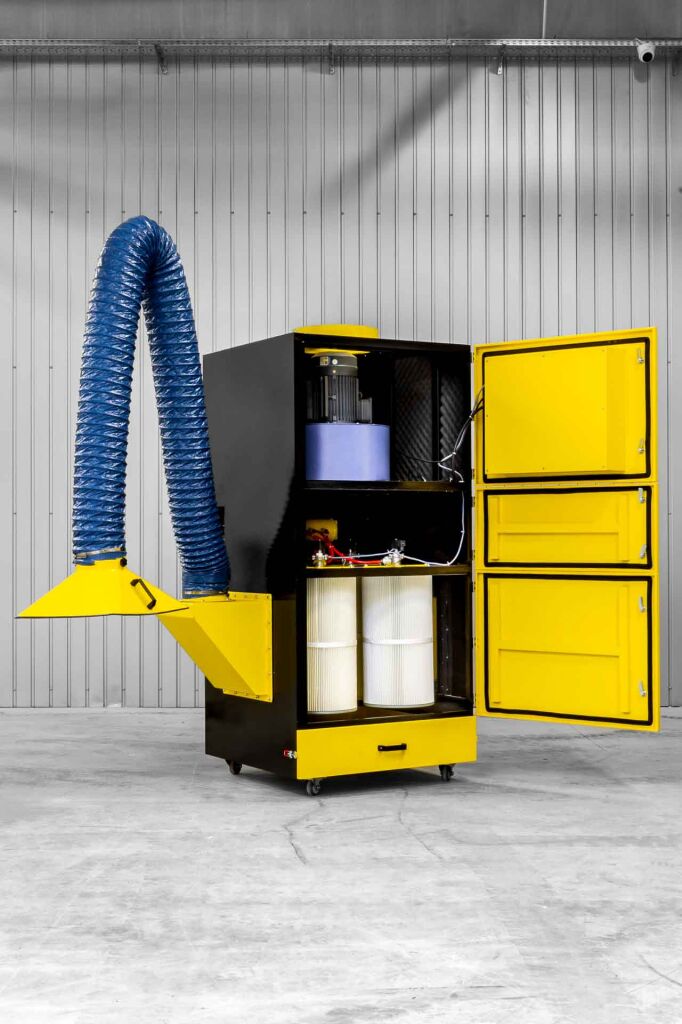

- Powietrze zanieczyszczone jest zasysane przez kaptur / ramię odciągowe, wstępnie oczyszczane w komorze i kierowane na filtry patronowe. Gdy filtr pokryje się warstwą pyłu, układ zaworów 1" × 4 podaje krótkie impulsy sprężonego powietrza, które strącają pył do zbiornika. Operator okresowo opróżnia zbiornik 50 l. Dzięki temu nie trzeba często rozbierać urządzenia, a przepływ pozostaje w granicy 3000–4000 m³/h.
Zastosowanie - odciąg OS4001 zaprojektowano do pracy przy:
- spawaniu MIG/MAG/TIG,
- szlifowaniu i gratowaniu elementów stalowych,
- cięciu termicznym (plazma, laser, palnik),
- innych procesach, gdzie powstaje pył drobny i dym spawalniczy.
Urządzenie powinno pracować wewnątrz budynku, z doprowadzonym zasilaniem 380 V i sprężonym powietrzem do systemu czyszczenia filtrów. Nie jest przeznaczone do pyłów wybuchowych, łatwopalnych, agresywnych chemicznie ani do pracy na zewnątrz.
