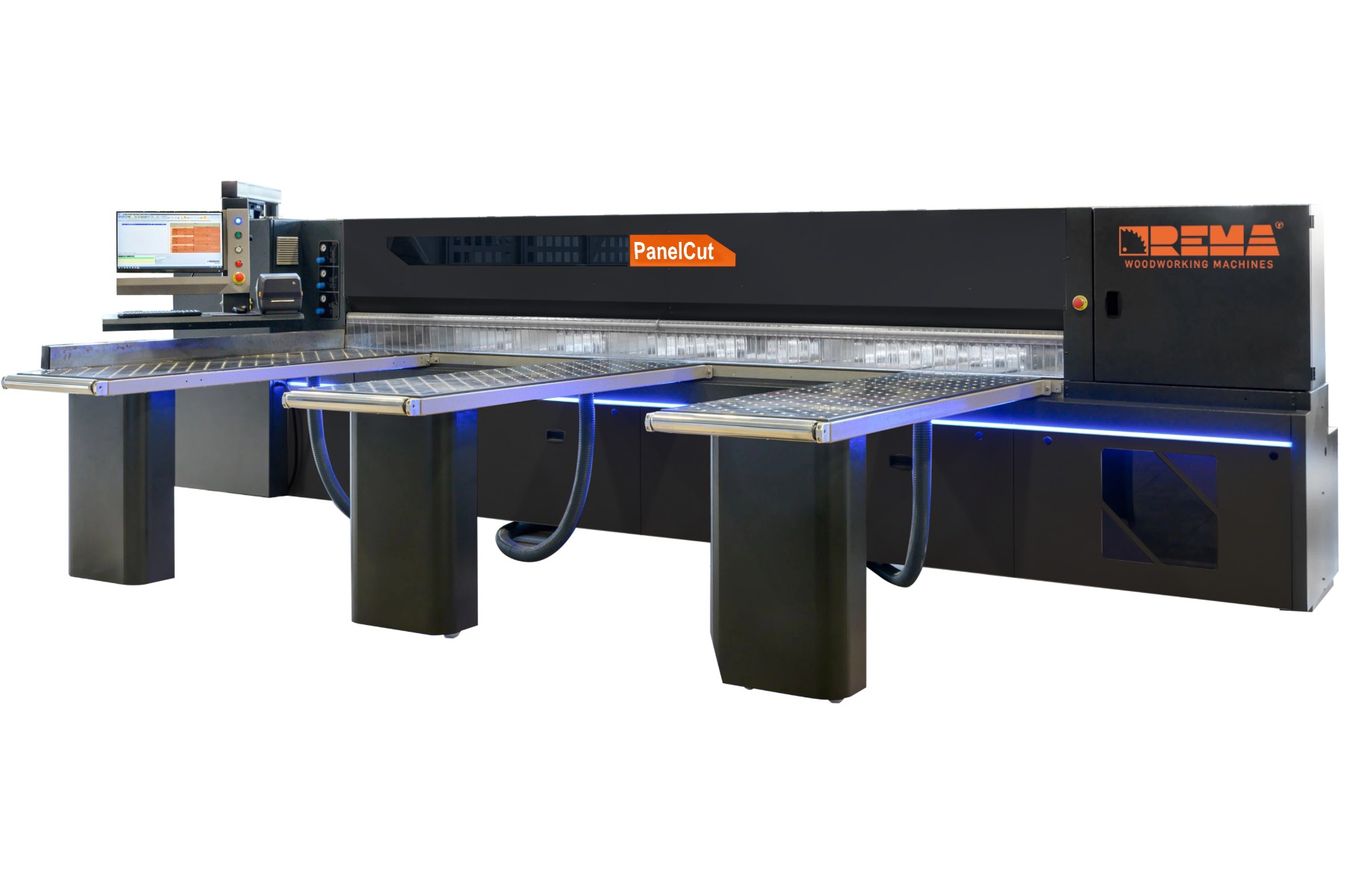

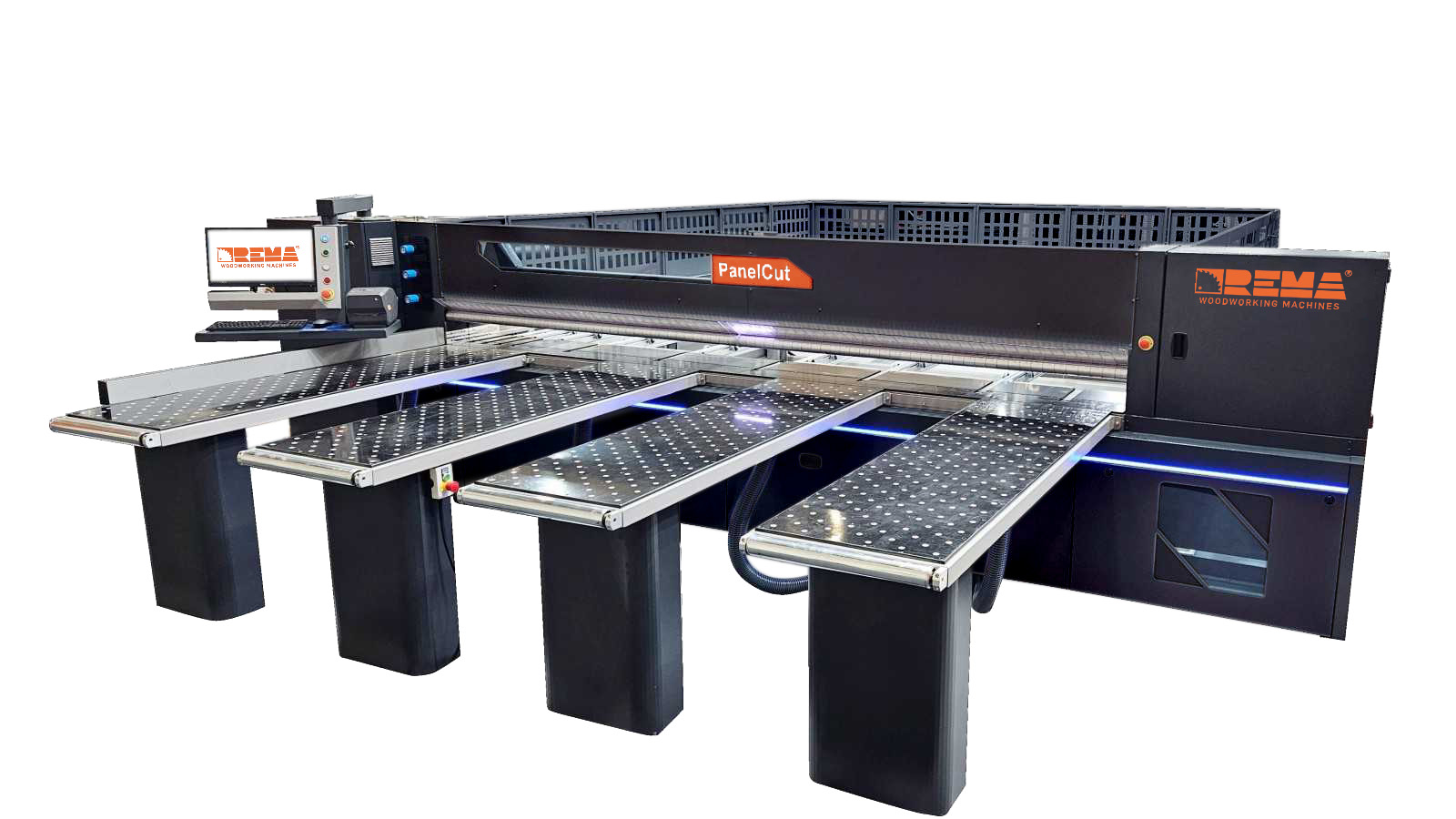

Cechy:

• piła umożliwia cięcie 3 paneli jednocześnie (wysokość cięcia 70 mm)
• idealna maszyna formatująca
• komponenty najwyższej jakości (FESTO, SCHNEIDER)
• zaawansowany sterownik 6-osiowy (TPA)
• optymalizacja w standardzie (program OPTICUT)
• łatwa integracja z popularnymi programami optymalizującymi

Rama

• Sztywna konstrukcja ramy maszyny i belki dociskowej kompensuje siły wynikające z ciężaru paneli, minimalizując wibracje.

Wózek piły

• Zastosowanie technologii liniowej do podnoszenia tarcz.
• Ruch wózka piły realizowany za pomocą paska przemysłowego, zapewniającego cichą pracę.
• Wózek piły porusza się na hartowanych, okrągłych wałkach liniowych.

Tarcze

• Wysoka jakość cięcia
• System szybkiej wymiany . Do wymiany potrzeba tylko jednego klucza, a cała procedura zajmuje zaledwie kilka sekund.

Popychacz

• Popychacz napędzany jest przez wydajny serwomotor, co zapewnia wysoką prędkość i płynność ruchów.
• Pomiar położenia realizowany za pomocą taśmy magnetycznej, gwarantującej precyzyjne pozycjonowanie paneli.
• Popychacz porusza się po dwóch solidnych belkach o profilu „H”, wykorzystując precyzyjne koła zębate i listwy zębate.

Zaciski

• Mocne zaciski bezpiecznie utrzymują stos paneli, zapewniając dokładne pozycjonowanie przed cięciem.

Wyrównywarka boczna

• Wyrównywarka boczna zapewnia precyzję przy cięciu poprzecznym.
• Jest ona niezależna od wózka piły, co znacznie przyspiesza cykl cięcia w porównaniu do konkurencyjnych maszyn, w których wyrównywarka jest zintegrowana z wózkiem.

Sterowanie

• Najwyższej klasy 6-osiowy sterownik (TPA).
• Oprogramowanie 3D działające w czasie rzeczywistym, które wizualnie pokazuje użytkownikowi, jak załadować panele.
• System operacyjny Windows oraz komputer z procesorem i5 i dyskiem SSD. Karta Ethernet i WiFi w zestawie.
• 22-calowy monitor LED.
• Opcjonalnie: Drukarka etykiet z kodami kreskowymi i kamera internetowa do łatwego podglądu popychacza.

Edytor graficzny

• Łatwe programowanie nawet złożonych projektów.
• Zoptymalizowane ruchy osi.
• Możliwość jednoczesnego cięcia poprzecznego i wzdłużnego.

Diagnostyka

• Kompletne informacje diagnostyczne zapewniające szybkie rozwiązywanie ewentualnych problemów.
• Zdalna pomoc przez Internet.

Optymalizacja

• Oprogramowanie optymalizujące OPTICUT w cenie!
• Potężny algorytm cięcia, kalkulacja obrzeży PCV i analiza kosztów. W ciągu kilku sekund porządkuje listy cięcia w najbardziej efektywne układy, oszczędzając czas i pieniądze.
• Możliwość importowania plików z wielu innych programów optymalizujących.
• Wersja Standard Lite optymalizuje maksymalnie 100 elementów.

System precyzyjnych diod LED

• To rozwiązanie technologiczne zaprojektowane z myślą o łatwej, ergonomicznej i wydajnej obsłudze maszyny.
• Urządzenie to służy jako pomocny przewodnik dla operatora podczas realizacji schematów cięcia, zapewniając wsparcie przez cały proces pracy
  • Migające Białe Światło: Precyzyjne pozycjonowanie panelu. System bezbłędnej kontroli.
  • Niebieskie Światło: Cięcie wzdłużne. Element nieukończony, wymaga ponownego ustawienia.
  • Zielone Światło: Panel pocięty, gotowy do rozładunku.

Wyposażenie standardowe:

• zaawansowany wózek piły (niezależny podcinak; możliwość zastosowania tarczy głównej 320 mm; automatyczne dostosowanie wysięgu brzeszczotu do wysokości panelu, system rowkowania)
• otwarcie popychacza: 3800 mm
• prędkość popychacza (serwomotor): 60 m/min
• wózek piły (serwomotor): 100 m/min
• liczba zacisków: 6 szt.
• sterownik TPA (wykorzystujący technologię EtherCAT)
• komputer (system Windows, dysk SSD)
• oprogramowanie 3D z edytorem (wizualizacje i programowanie)
• stół z podciśnieniem (stały): 2000 x 600 mm
• 2x stoły ruchome z podciśnieniem: 2000 x 600 mm
• rolki na stołach umożliwiające załadunek materiału
• tarcze (główna i podcinak)
• ruchomy panel sterowania (z przyciskiem start/stop)
• oświetlenie LED
• automatyczne smarowanie (wózka piły i zespołów tnących)
• zasilacz awaryjny UPS (do komputera)

Wyposażenie opcjonalne:

• OPTICUT Full office - nieograniczona liczba schematów cięcia, zarządzanie stanem magazynowym i połączenie z oprogramowaniem ERP

• Automatyczne pozycjonowanie belki dociskowej dostosowane do grubości panelu

• Zaawansowany wózek piły zawierający: niezależny zespół tarcz, wysokość cięcia 75 mm (tarcza 320 mm), funkcję rowkowania, automatyczne dostosowanie wysięgu tarczy do wysokości paneli (2 pozycje), system Post Formingu (do obróbki blatów Postforming),

• Funkcja Cut Out (cięcie w kształcie okna): wskaźnik laserowy linii cięcia, czujnik laserowy do optymalizacji ruchu wózka piły

• System magazynowania - ładowanie paneli od tyłu i boku maszyny za pomocą zmotoryzowanych rolek i systemów magazynowania
• Drukarka etykiet
